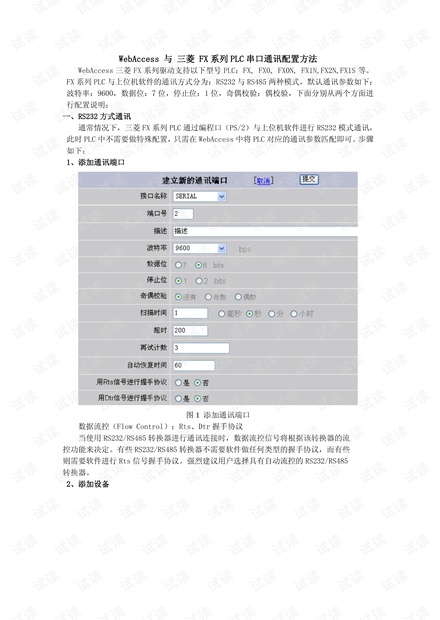

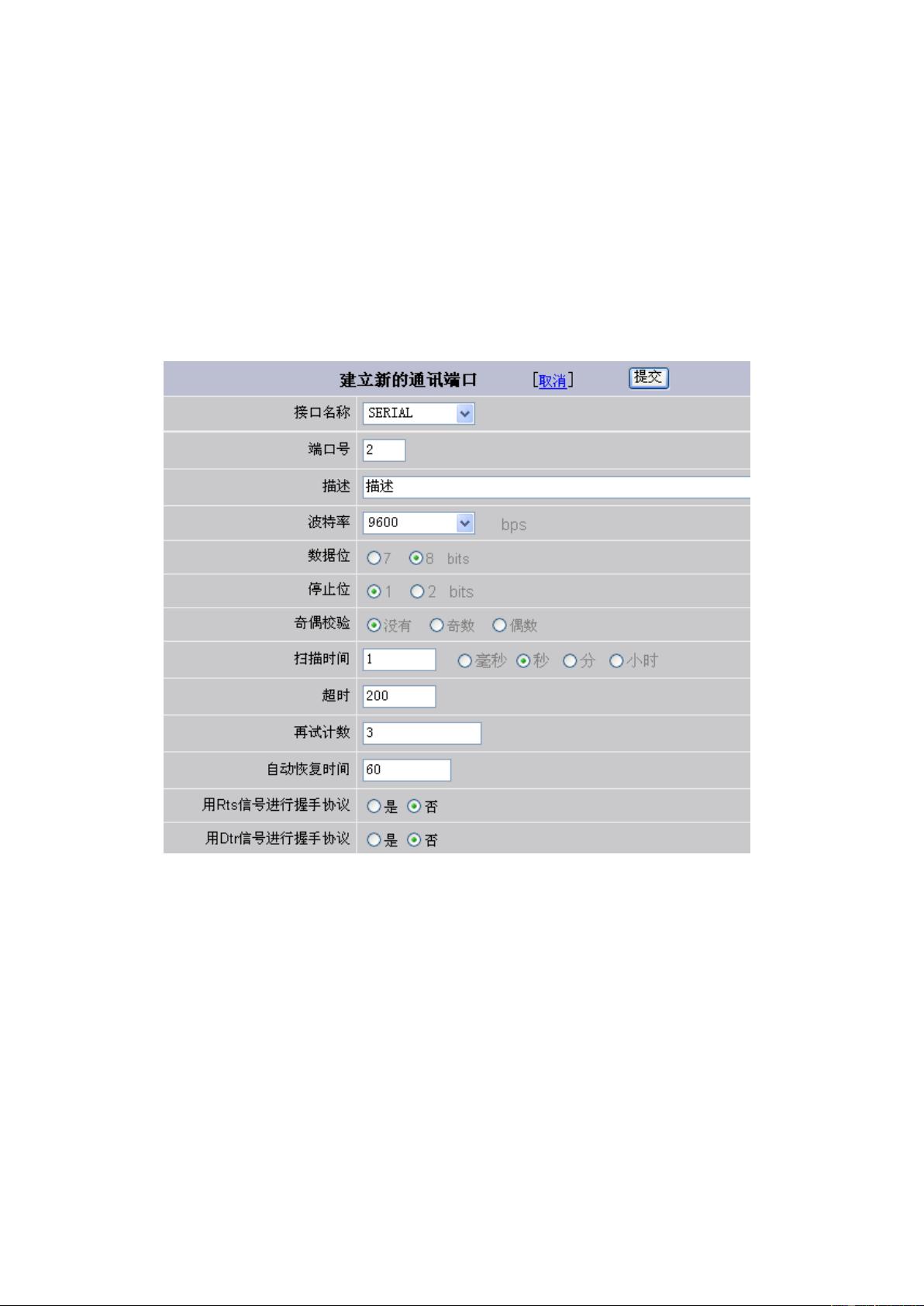

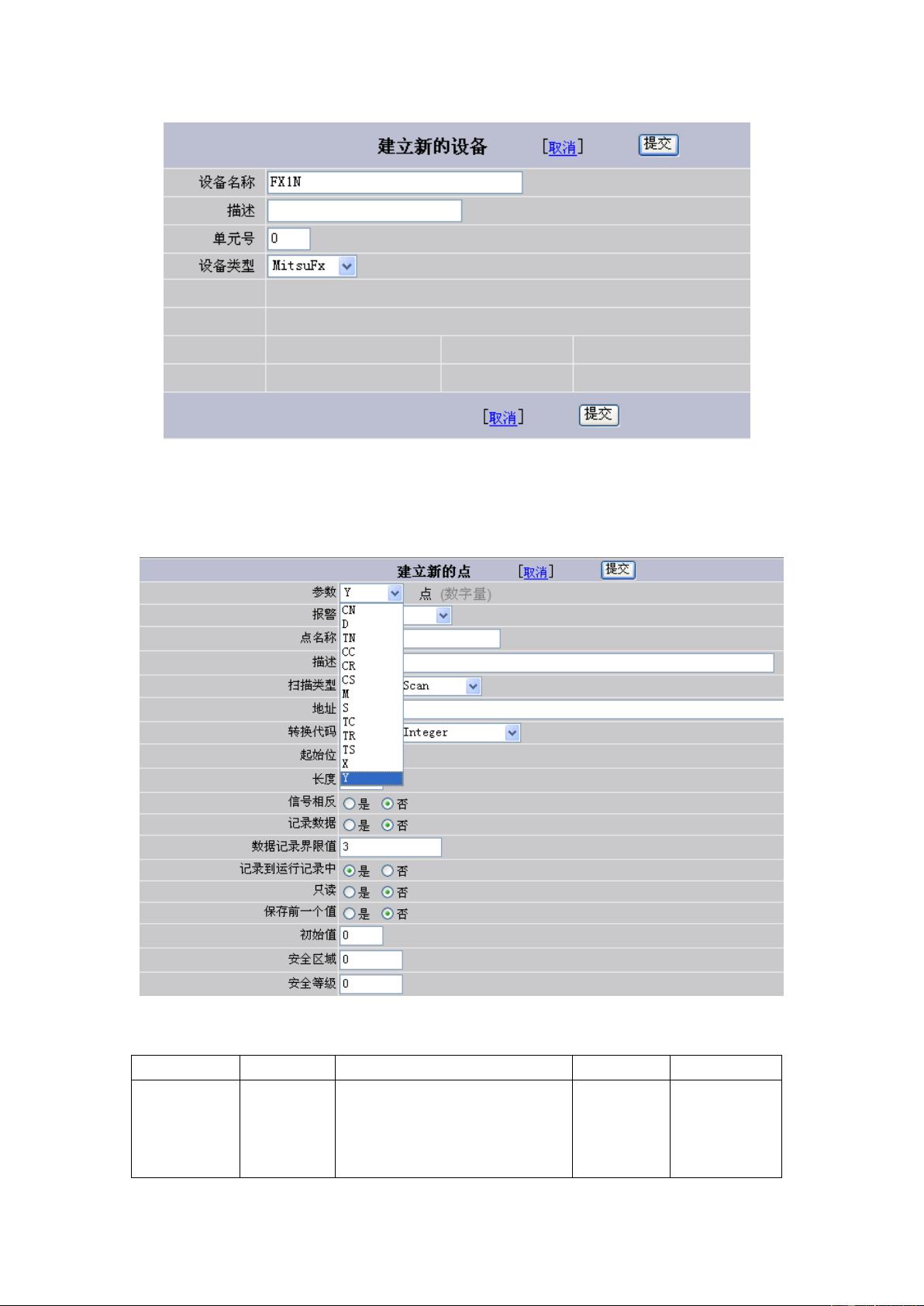

三菱F系列PLC串口通讯配置方法详细解析： 三菱F系列PLC（可编程逻辑控制器）是广泛应用于工业自动化领域的设备，其串口通讯配置是实现PLC与上位机软件交互的重要步骤。本文将详细解析如何通过WebAccess软件与三菱FX系列PLC进行串口通讯配置。 需要了解FX系列PLC支持的通讯方式包括RS232与RS485两种模式。两种模式的默认通讯参数一般为：波特率9600，数据位7位，停止位1位，偶校验。这一默认设置是通讯配置的基础。 一、RS232通讯方式配置： 在RS232通讯模式下，FX系列PLC主要通过编程口（PS/2）与上位机进行数据交互。配置步骤如下： 1. 添加通讯端口：在WebAccess中配置通讯参数，如数据流控制（Flow Control）为Rts或Dtr握手协议。使用RS232/RS485转换器时，数据流控制信号取决于转换器的功能。 2. 添加设备：配置单元号，即PLC的串行地址号或Device ID。通常情况下，单个PLC的通讯单元号可设为0。 3. 添加IO点：根据PLC参数类型选择合适的模板，并配置相应的参数地址。模板包括输入（Inputs）、输出（Outputs）、特殊（Special）等类型，数据类型可为布尔（Boolean）、短整型（Short）、长整型（Long）、单精度浮点型（Float）等。 二、RS485通讯方式配置： RS485通讯模式适用于远距离通讯。在此模式下，三菱FX2N系列PLC需要通过FX2N-485-BD模块与WebAccess软件进行通讯。 配置RS485通讯时，需注意以下几点： 1. 首先确保PLC已安装FX2N-485-BD模块。 2. 在WebAccess中添加通讯端口，并匹配相应的通讯参数。 3. 添加设备和IO点的步骤与RS232模式类似，但需注意RS485通讯在硬件层面可能需要额外的线路连接和配置。 在通讯参数配置完成后，需通过WebAccess软件的图形界面进行参数地址的配置，这包括选择输入/输出点的地址和类型，并为模拟量、数字量或其他特殊功能定义合适的参数。 根据上述配置方法，WebAccess软件能够实现与FX系列PLC的实时数据交换，无论是监控PLC的运行状态，还是向PLC发送控制命令，都可以通过串口通讯轻松完成。此外，为确保通讯的稳定性与准确性，选择具有自动流控功能的RS232/RS485转换器是非常必要的。这种转换器能够有效处理数据流控制信号，避免通讯过程中可能发生的错误。 在实际应用中，PLC的通讯配置通常需要根据实际应用需求和环境来调整通讯参数，以及可能需要处理通讯线路干扰、信号衰减等问题，这要求工程师具备一定的通讯理论知识和技术经验，以确保通讯的高效性和稳定性。 此外，值得注意的是，文档中提及的信息是通过OCR扫描获得的，可能存在一些识别错误或遗漏。在实际应用时，应根据实际设备的规格书或用户手册进行验证和确认。 三菱F系列PLC的串口通讯配置涉及到通讯模式的选择、通讯参数的设置、设备与IO点的添加等关键步骤。熟悉WebAccess软件与三菱PLC的通讯协议和参数配置是实现PLC数据交互的基础，对于工业自动化系统的稳定运行至关重要。通过上述步骤，可以有效地实现PLC与上位机软件的数据通讯，为自动化控制系统的优化提供可靠的技术支持。
