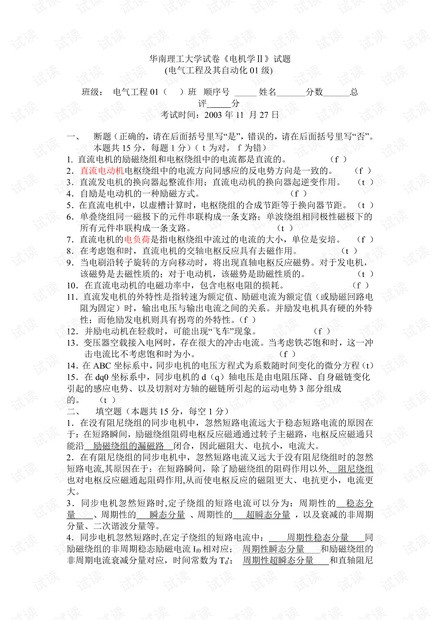

华南理工大学试卷《电机学Ⅱ》试题
(电气工程及其自动化 01 级)
班级: 电气工程
01
( )班 顺序号 姓名 分数 总
评 分
考试时间:
2003
年
11
月
27
日
一、 断题(正确的,请在后面括号里写
“
是
”
,错误的,请在后面括号里写
“
否
”
。
本题共 15 分,每题 1 分)(t为对,f为错)
1.
直流电机的励磁绕组和电枢绕组中的电流都是直流的。 (
f
)
2.直流电动机电枢绕组中的电流方向同感应的反电势方向是一致的。 (f )
3.直流发电机的换向器起整流作用;直流电动机的换向器起逆变作用。 (t )
4.自励是电动机的一种励磁方式。 (f )
5
.在直流电机中,以虚槽计算时,电枢绕组的合成节距等于换向器节距。 (
t
)
6.单叠绕组同一磁极下的元件串联构成一条支路;单波绕组相同极性磁极下的
所有元件串联构成一条支路。 (t )
7
.直流电机的电负荷是指电枢绕组中流过的电流的大小,单位是安培。 (
f
)
8.在考虑饱和时,直流电机的交轴电枢反应具有去磁作用。 (t )
9.当电刷沿转子旋转的方向移动时,将出现直轴电枢反应磁势。对于发电机,
该磁势是去磁性质的;对于电动机,该磁势是助磁性质的。 (t )
10
.在直流电动机的电磁功率中,包含电枢电阻的损耗。 (
f
)
11.直流发电机的外特性是指转速为额定值、励磁电流为额定值(或励磁回路电
阻为固定)时,输出电压与输出电流之间的关系。并励发电机具有硬的外特
性;而他励发电机则具有拐弯的外特性。(
f
)
12.并励电动机在轻载时,可能出现“飞车”现象。 (f )
13
.变压器空载接入电网时,存在很大的冲击电流。当考虑铁芯饱和时,这一冲
击电流比不考虑饱和时为小。 (f )
14.在 ABC 坐标系中,同步电机的电压方程式为系数随时间变化的微分方程(t)
15.在 dq0 坐标系中,同步电机的 d(q)轴电压是由电阻压降、自身磁链变化
引起的感应电势、以及切割对方轴的磁链所引起的运动电势
3
部分组成
的。 (t )
二、 填空题(本题共 15 分,每空 1 分)
1
.在没有阻尼绕组的同步电机中,忽然短路电流远大于稳态短路电流的原因在
于:在短路瞬间,励磁绕组阻碍电枢反应磁通通过转子主磁路,电枢反应磁通只
能沿 励磁绕组的漏磁路 闭合,因此磁阻大、电抗小,电流大。
2.在有阻尼绕组的同步电机中,忽然短路电流又远大于没有阻尼绕组时的忽然
短路电流
,
其原因在于:在短路瞬间,除了励磁绕组的阻碍作用以外
,
阻尼绕组
也对电枢反应磁通起阻碍作用,从而使电枢反应的磁阻更大、电抗更小,电流更
大。
3
.同步电机忽然短路时
,
定子绕组的短路电流可以分为:周期性的 稳态分
量 、周期性的 瞬态分量 、周期性的 超瞬态分量 ,以及衰减的非周期
分量、二次谐波分量等。
4.同步电机忽然短路时,在定子绕组的短路电流中: 周期性稳态分量 同
励磁绕组的非周期稳态励磁电流 I
f0
相对应; 周期性瞬态分量 和励磁绕组的
非周期电流衰减分量对应,时间常数为 T
d
'; 周期性超瞬态分量 和直轴阻尼
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
绕组的非周期电流衰减分量相对应,时间常数为 T
d
"; 非周期衰减分量 则同
励磁绕组中的周期性衰减电流相对应,时间常数同为定子绕组的时间常数 T
a
。
5
.
MT0
变换同
dq0
变换的差别在于:
dq0
变换的
d
、
q
轴相对转子是 固定不动
的 ;而 MT0 变换是将 M 轴取得同 转子磁链方向 一致。
6.变压器的过电压现象包括: 操作过电压 和 大气过电压 。
7
.在研究雷击引起的变压器大气过电压时,需要考虑 各种电容 的影响,其原
因在于雷电波冲击时间短,等效高频电源。
8
.空载的同步电机单相(设为
A
相)对中点稳态短路时,
A
相电流的三个相序
分量相等,都等于
A
相稳态短路电流的 1/3 。
电机学I 试题
(华南理工大学电力学院2005.6)
一、填空(25 分)
1. 电机是(一种进行机电能量转换或将一种电压、电流等级转换成另外一种电
压、电流等级的)装置。
2. 变压器绕组归算的原则是:在归算前后,(一、二次侧容量、功率)不变;
( 一、二次侧绕组磁势)不变。
3. 变压器的效率在(铁耗与铜耗相等时)达到最大值。
4. 为了使电动势波形接近正弦波,三相变压器比较好的绕组联结方法为:(一、
二次侧至少有一方为三角形联结,或有一方为星形带中性点接地联结)。
5. 自耦变压器功率传递的特点为( 一、二次侧既有直接的传导功率传递,又有
间接的电磁感应功率传递)。
6. 短距因数的物理意义为(元件短距时的电势同元件整距时的电势的比值)。
7. 一相绕组的感应电动势计算公式为(k
E=4.44fN
w1
);其中的匝数 N 是指(每
相串联匝数)。
8. 对称三相绕组、通对称三相电流,产生的合成磁动势为圆形旋转磁动势。其
旋转的规律为:(哪相电流达到最大值,旋转磁势的轴线就转到同该相绕组轴线
重合);其幅值为单相磁动势的(1.5)倍。
9. 同步旋转磁场的转速
n
(转每分钟)、极对数
p
、电流频率
f
之间的关系为
n
=(60f/p)。
10. 感应电机转子反应的物理意义为(转子绕组电流的基波磁势对气隙磁场的影
响)。
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
11. 为了获得感应电机的 T 型等效电路,需要对转子绕组进行( 频率)和(绕
组)归算。
13. 感应电机做堵转试验时,转子电流的频率为(定子电流频率)。
14. 感应电动机传递到转子回路的电磁功率
P
em
,可以分割成转子铜耗
p
cu2
、总机
械功率(转换功率)
P
W
。二者同
P
em
的关系为
p
cu2
=( sP
em
);
P
W
=((1-s)P
em
)。
15. 同步电机的电枢反应是指( 电枢电流的磁势对主极磁场的影响)。
16. 同步发电机的空载特性是指:转子转速保持同步、电枢绕组开路时,(端电
压同励磁电流)之间的关系。
17. 功角的含义是:从电路(电压)角度看,它是(励磁反电势与端电压)之间
的夹角;从磁场角度看,它是(主极励磁磁场 同气隙合成磁场)之间的夹角。
18. 对于凸极同步发电机,已知电枢电流
I
、电压
U
、功率因数 cos
j
、
X
d
、
X
q
,
求取励磁电动势
E
0
时,需要利用一个虚拟电动势
E
Q
来求取
I
和 E
0
的夹角
Y
0
。( )。
19. 同步发电机机投入并网的条件为:1)相序相同;2)( 频率相同);3)(对
应相的电压相等、且相位相同)。
二、正确的打“√”;错误的打“”(25 分)
1. 变压器一次侧接额定电压不变,则负载的主磁通比空载的主磁通略小。(√ )
2.如果变压器一次侧绕组与二次侧绕组的匝数比为 k=N
1
/N
2
,则一次侧归算到二
次侧时,电动势和电压要乘以 k 倍,电流乘以 1/k 倍,阻抗乘以 k
2
倍。 ( )
3.考虑磁路的饱和时,如果变压器主磁通为正弦波,则产生主磁通励磁电流也
是正弦波。( )
4.三相变压器绕组采用 Y,d 连接时,共有 1、3、5、7、9、11 六个组号。(√ )
5.对称三相绕组通入对称三相电流时,除产生基波旋转磁动势外,还会产生 3
次、5 次、7 次、9 次……等一序列的奇数次高次谐波旋转磁动势。 ( )
6.对称三相绕组通入对称三相电流,当某相电流达到交流的最大值时,基波合
成旋转磁动势波的幅值就将与该相绕组的轴线重合。 (√ )
7.只要电源电压不变,感应电动机的铁耗就基本不变。 (√/)
8.当感应电动机的定子接电源、转子短路堵转时,电机的电磁功率、输出功率
和电磁转矩均为零。 ( )
9.对绕线型感应电动机,转子串电阻可以增大起动转矩;对笼型感应电动机,
定子绕组串电阻可以增大起动转矩。 ( )
10.对感应电动机,进行恒转矩变频调速,基本上要求电源电压随频率正比变化。
(√ )
11.若同步电机的气隙合成磁场超前于转子主磁场,则电机运行于发电机状态。
( )
12.对于隐极同步发电机,其同步电抗等于电枢反应电抗。 ( )
13.通常同步发电机工作在过励状态,以便提供无功功率,改善电网的功率。(√ )
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
14.变压器的额定容量单位为 kW。 (
)
15.考虑铁耗时,变压器的励磁电流同其产生的主磁通同相位。 (
)
16.变压器的空载试验通常在高压侧加电压、测量。 (
)
17.电角度=机械角度×2p。 (
)
18.双层叠绕组的最多并联之路数为2。 (
)
19.正常空载运行的三相感应电动机,忽然一相断线,则必然停转。 (
)
20.感应电动机的最大电磁转矩同转子电阻成正比。 (
)
21.感应电动机的功率因数很高。 (
)
22.同步发电机调节励磁就可以调节输出的有功。 (
)
23.忽略电枢绕组电阻时,同步发电机的短路电流为纯直轴分量 I
d
。 (√ )
24.忽略电枢绕组电阻、负载 cos
=0 时,同步发电机的输出电流为纯交轴分量
I
q
。(
)
25.单层绕组可以靠短距来消弱谐波。 (
)
三、单选题(13 分)
1.变压器在负载运行时,建立主磁通的激磁磁动势是 C 。
A 一次绕组产生的磁动势 B 二次绕组产生的磁动势
C 一次和二次绕组产生的合成磁动势 D 以上都不对
2.一台三相电力变压器,二次侧带对称负载,且输出电压恰好等于其二次侧的
空载电压,则该负载一定是 C 。
A 纯电阻负载 B 电感性负载 C 电容性负载 D 无
法判断
3.两台容量不同、变比和连接组别相同的三相变压器并联运行,则变压器所分
担的容量之标幺值 D 。
A 与短路阻抗成正比 B 与短路阻抗成反比
C 与短路阻抗标幺值成正比 D 与短路阻抗标幺值成反比
4.由定子对称三相绕组产生的 次空间谐波磁动势,旋转速度 D 。
A 等于零 B 是基波磁场转速的 倍
C 等于基波磁场转速 D 是基波磁场转速的 倍
5.要消除三相绕组中的齿谐波磁动势,一般可以采用 C 。
A 短距绕组 B 分布绕组 C 斜槽 D 无法消除
6.笼型感应电动机降压起动与直接起动时相比, A 。
A 起动电流、起动转矩均减小 B 起动电流减小、起动转矩增加
C 起动电流、起动转矩均增加 D 起动电流增加、起动转矩减小
7.三相感应电动机对称运行时,定、转子绕组的两个旋转磁场的关系为 A 。
A 始终同步 B 相对定子反向 C 相对定子同向、但不同步 D 有时同步、
有时失步
8.同步发电机并联运行,有功功率一定,则 B 同步发电机的电枢电流最小。
A 过励时 B 正常励磁时 C 欠励时 D 励磁电流最小时
9.凸极同步电机负载运行时,电枢绕组产生的气隙电动势 是由 D 产生的。
A 转子主极磁动势和直轴电枢磁动势共同
B 转子主极磁动势和交轴电枢磁动势共同
C 交轴电枢磁动势和直轴电枢磁动势共同
D 转子主极磁动势、交轴电枢磁动势和直轴电枢磁动势共同
10.汽轮发电机与水轮发电机的差别为 D 。
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
A 汽轮发电机转子为凸极结构 B 水轮发电机转速快
C 汽轮发电机转子半径大 D 水轮发电机转子体积大
11.单相变压器 U
1N
/U
2N
=220/110V,如果一次侧接 380V,则主磁通将 A 。
A 增大为 380/220 倍 B 不变 C 增大为 380/110 倍
D 减小
12.单相变压器 U
1N
/U
2N
=220/110V,一次侧加 220V 时,空载电流为1A;今将
一次、二次侧绕组顺极性串联,外施 330V 电压,则空载电流为 B 。
A 1A B 2/3A C 1.5A D 3A
13.一台三相感应电动机,其空载转速为 730 转/分钟,则其极数 2p= B 。
A 2 B 4 C 6 D 8
四、简答题(15 分)
1. 写出变压器的基本方程式(电压、磁势等)
答:
2. 画出异步电机的 T 型等效电路、并标明各参数。
答:
3. 画出凸极同步发电机的相量图(滞后功率因数时),并标明各相量、角
度。
五、计算(14 分)
1. 单相变压器 I
N
=15.15A,U
1N
/U
2N
=6600/6300V,f=50Hz,短路试验在高
压侧进行(绕组温度已经为 75℃):U
K
=3240V、I
k
=15.15A、P
k
=7490W。忽略励
磁支路,假定 R
1
= R’
2
、X
1
X’
2
,求 R
1
、X
1
、R
2
、X
2
。
答:Z
k
=U
k
/I
k
=3240/15.15= 213.861 (
)
R
k
=P
k
/ I
k
2
= 7490/15.15
2
= 32.633(
)
X
k
=sqr(Z
k
2
– R
K
2
) = sqr(213.861^2-32.633^2)= 211.357(
)
R
1
= R’
2
= R
k
/2 = 32.633/2 = 16.616(
)
X
1
X’
2
X
k
/2 = 211.357/2 = 105.678(
)
k=6600/6300= 1.04762
R
2
= R’
2
/k
2
= 16.616/1.04762
2
=15.140(
)
X
2
X’
2
k
105.678/1.04762
2
= 96.289(
)
2. 一台 3 相 4 极的绕线式感应电动机,n
N
=1450r/min,转子每相电阻
R
2
=0.012
。设负载转矩保持为额定值不变,欲将转速从 1450r/min 降低到
1050r/min,求转子回路应该串入的电阻。
答:因为感应电机的电磁转矩是 的函数,当电压、频率等条件不变时,保持 为
常数,则电磁转矩恒定。因此让 和 s 成正比变化,就可以进行恒转矩调速:
同步转速:n
s
=1500rpm
1450rpm 时:转差率 s
1
=(n
s
-n)/n
s
=(1500-1450)/1500=1/30
1050rpm 时:转差率 s
2
=(n
s
-n)/n
s
=(1500-1050)/1500=0.3
R
add
= 8R
2
= 8×0.012=0.096(
)
六、推导题(8 分)
忽略电枢绕组的电阻,推导凸极同步发电机的功角特性表达式
答:不计电枢电阻时,同步电机的电磁功率为
P
e
≈mUI cosφ
由 凸 极 同 步 发 电 机 的 相 量 图 可 知 , 故
P
e
≈mUI cos( ψ
0
–
) = mUI(cos ψ
0
cos
+sin ψ
0
sin
) = mU(I
q
cos
+I
d
sin
)
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
创创大帝
