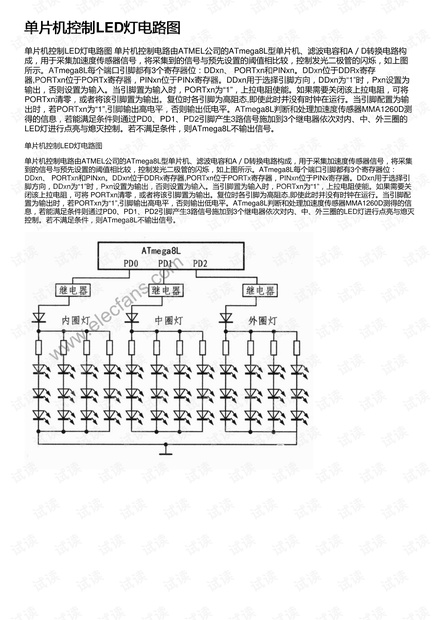

单片机控制LED灯电路图

单片机控制LED灯电路图 单片机控制电路由ATMEL公司的ATmega8L型单片机、滤波电容和A／D转换电路构成，用于采集加速度传感器信号，将采集到的信号与预先设置的阈值相比较，控制发光二极管的闪烁，如上图所示。ATmega8L每个端口引脚都有3个寄存器位：DDxn、 PORTxn和PINxn。DDxn位于DDRx寄存器,PORTxn位于PORTx寄存器，PINxn位于PINx寄存器。DDxn用于选择引脚方向，DDxn为“1”时，Pxn设置为输出，否则设置为输入。当引脚置为输入时，PORTxn为“1”，上拉电阻使能。如果需要关闭该上拉电阻，可将 PORTxn清零，或者将该引脚置为输出。复位时各引脚为高阻态,即使此时并没有时钟在运行。当引脚配置为输出时，若PORTxn为“1”,引脚输出高电平，否则输出低电平。ATmega8L判断和处理加速度传感器MMA1260D测得的信息，若能满足条件则通过PD0、PD1、PD2引脚产生3路信号施加到3个继电器依次对内、中、外三圈的LED灯进行点亮与熄灭控制。若不满足条件，则ATmega8L不输出信号。
