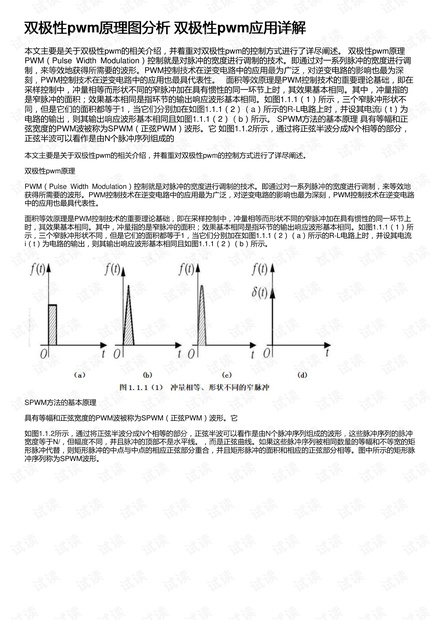

双极性双极性pwm原理图分析原理图分析 双极性双极性pwm应用详解应用详解
本文主要是关于双极性pwm的相关介绍,并着重对双极性pwm的控制方式进行了详尽阐述。 双极性pwm原理
PWM(Pulse Width Modulation)控制就是对脉冲的宽度进行调制的技术。即通过对一系列脉冲的宽度进行调
制,来等效地获得所需要的波形。PWM控制技术在逆变电路中的应用最为广泛,对逆变电路的影响也最为深
刻,PWM控制技术在逆变电路中的应用也最具代表性。 面积等效原理是PWM控制技术的重要理论基础,即在
采样控制中,冲量相等而形状不同的窄脉冲加在具有惯性的同一环节上时,其效果基本相同。其中,冲量指的
是窄脉冲的面积;效果基本相同是指环节的输出响应波形基本相同。如图1.1.1(1)所示,三个窄脉冲形状不
同,但是它们的面积都等于1,当它们分别加在如图1.1.1(2)(a)所示的R-L电路上时,并设其电流i(t)为
电路的输出,则其输出响应波形基本相同且如图1.1.1(2)(b)所示。 SPWM方法的基本原理 具有等幅和正
弦宽度的PWM波被称为SPWM(正弦PWM)波形。它 如图1.1.2所示,通过将正弦半波分成N个相等的部分,
正弦半波可以看作是由N个脉冲序列组成的
本文主要是关于双极性pwm的相关介绍,并着重对双极性pwm的控制方式进行了详尽阐述。
双极性pwm原理
PWM(Pulse Width Modulation)控制就是对脉冲的宽度进行调制的技术。即通过对一系列脉冲的宽度进行调制,来等效地
获得所需要的波形。PWM控制技术在逆变电路中的应用最为广泛,对逆变电路的影响也最为深刻,PWM控制技术在逆变电路
中的应用也最具代表性。
面积等效原理是PWM控制技术的重要理论基础,即在采样控制中,冲量相等而形状不同的窄脉冲加在具有惯性的同一环节上
时,其效果基本相同。其中,冲量指的是窄脉冲的面积;效果基本相同是指环节的输出响应波形基本相同。如图1.1.1(1)所
示,三个窄脉冲形状不同,但是它们的面积都等于1,当它们分别加在如图1.1.1(2)(a)所示的R-L电路上时,并设其电流
i(t)为电路的输出,则其输出响应波形基本相同且如图1.1.1(2)(b)所示。
SPWM方法的基本原理
具有等幅和正弦宽度的PWM波被称为SPWM(正弦PWM)波形。它
如图1.1.2所示,通过将正弦半波分成N个相等的部分,正弦半波可以看作是由N个脉冲序列组成的波形,这些脉冲序列的脉冲
宽度等于N/,但幅度不同,并且脉冲的顶部不是水平线。,而是正弦曲线。如果这些脉冲序列被相同数量的等幅和不等宽的矩
形脉冲代替,则矩形脉冲的中点与中点的相应正弦部分重合,并且矩形脉冲的面积和相应的正弦部分相等。图中所示的矩形脉
冲序列称为SPWM波形。
