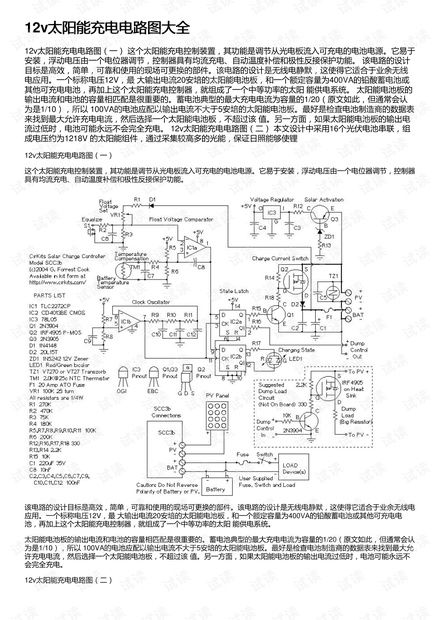

12v太阳能充电电路图（一）
这个太阳能充电控制装置，其功能是调节从光电板流入可充电的电池电源。它易于安装，浮动电压由一个电位器调节，控制器具有均流充电、自动温度补偿和极性反接保护功能。
该电路的设计目标是高效，简单，可靠和使用的现场可更换的部件。该电路的设计是无线电静默，这使得它适合于业余无线电应用。一个标称电压12V，最 大输出电流20安培的太阳能电池板，和一个额定容量为400VA的铅酸蓄电池或其他可充电电池，再加上这个太阳能充电控制器，就组成了一个中等功率的太阳 能供电系统。
太阳能电池板的输出电流和电池的容量相匹配是很重要的。蓄电池典型的最大充电电流为容量的1/20（原文如此，但通常会认为是1/10），所以 100VA的电池应配以输出电流不大于5安培的太阳能电池板。最好是检查电池制造商的数据表来找到最大允许充电电流，然后选择一个太阳能电池板，不超过该 值。另一方面，如果太阳能电池板的输出电流过低时，电池可能永远不会完全充电。
12v太阳能充电电路图（二）
本文设计中采用16个光伏电池串联，组成电压约为1218V 的太阳能组件，通过采集较高多的光能，保证日照能够使锂
